ゴリラホルダーアーム

NC旋盤でハイスや超硬付刃バイトが使える。干渉でお困りの際は突出し量の調整もできます。ゴリラホルダーアーム

ゴリラホルダーアームアームタイプはZ方向にバイトを突出す為のホルダーです。NC旋盤の段取りにおいて、長いドリルを使用する際に外径工具がワークに届かないなどの問題を解決できるホルダーです。

機械の干渉を防ぎ、届かなかった所を削る

  • NC旋盤外径バイト突出しホルダー
  • NC旋盤用外径工具用ホルダー
  • NC旋盤用ツール突出しホルダー｜ゴリラホルダーアーム
  • NC旋盤用端面切削バイトホルダー
  • NC旋盤用外径バイト突出しホルダー｜ゴリラホルダーアーム
  • NC旋盤用外径バイト・付刃バイトホルダー

・製作についてのご相談はお気軽にお問い合わせください。
・納入実績あります。
・25角の外径工具をZ方向に突出したいという要望にお応えします。
・お困りごとに応じて特殊形状の提案致します。
　（こんな工具を取り付けたい。こういう風に取り付けたいなど）

ゴリラホルダーアーム特殊製作事例・製作実績

外径工具の突出し量の調整や干渉防止などでお困りの場合にお声がけください。特殊形状も一からご相談承ります。

  • NC旋盤や汎用旋盤で工具の干渉防止や突き出せるようにするゴリラホルダーアーム。１個からオーダー製作可能です。
  • ゴリラホルダーアーム特殊製作実績｜バイトの方向を変えて突出し量を調整できます。黒メッキ処理
  • ゴリラホルダーアーム製作事例｜ブロックをズラすことで、バイトの位置を調整できます。
  • ゴリラホルダーアーム特殊製作事例｜ブロック部をの厚みを変更することで芯高を調整できます。

ゴリラホルダーアーム　25角タイプ基本仕様について

NC旋盤でハイスや超硬付刃バイトが使えるホルダー。干渉でお困りの際にはバイトの突出し量調整にも。

【A部】ブロック高さ：25mm
【B部】ブロック幅：50mm
【C部】全幅：100mm
【D部】ホルダー高さ：85mm
※各部オーダー製作承ります。

NC旋盤への取り付け手順。

１．アームブロックをNC旋盤に取り付けます。アームブロックは交換可能。長さ調整も可能です。

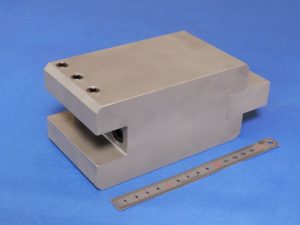

  • ゴリラホルダーアームはブロック部分で長さを調整。
  • ブロックは交換可能。サイズ変更対応します。ゴリラホルダーアーム。
  • ブロックをまず取り付ける。

２．アームブロックにアームグリップを取り付けます。

  • ゴリラホルダーアームはブロックとアームに分かれる。
  • NC旋盤突出しホルダー。Z方向に突出しドリルの干渉を防ぐ。
  • NC旋盤用外径バイトZ方向突出しホルダー

３．アームブロックとアームグリップを締め上げます。

  • ゴリラホルダーアームをNC旋盤に取付
  • ゴリラホルダーアームを締め上げる。
  • ゴリラホルダーアームを取付・締め上げ

外径仕上げ工具取付

  • 外径仕上げバイトをNC旋盤に取付。ゴリラホルダーアームを使用。
  • 外径仕上げ工具をNC旋盤で付きだして干渉を防ぐ。
  • NC旋盤で外径仕上げバイトを突出した状態。

外径溝入れ工具取付

  • ゴリラホルダーアームに外径溝入れバイト工具を取付た見本。
  • ゴリラホルダーアームの突出し量は調整可能です。
  • 外径溝入れバイトをゴリラホルダーアームを使用して取付。

ロウ付け付刃バイト（敷板使用）

  • 敷板を使って芯出し。ロウ付け付け刃バイトをNC旋盤で使う。ゴリラホルダーアーム。
  • 敷板を使って芯出しした付刃ロウ付けバイトをNC旋盤に取り付けた状態。ゴリラホルダーアーム。
  • K種の付刃バイトをゴリラホルダーアームを使用してNC旋盤に取り付けた状態。


NC旋盤での使用例１

ゴリラホルダーアームを取り付けた状態。

NC旋盤での使用例２

NC旋盤用外径工具突出しホルダー｜ゴリラホルダーアーム
