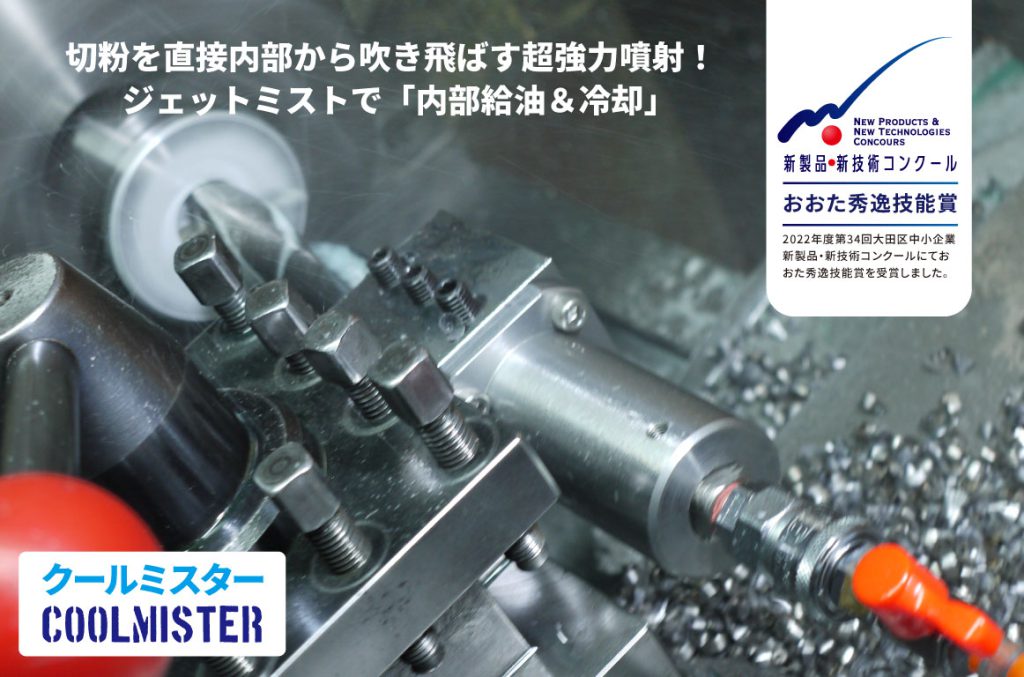

クールミスターは、切削加工中に発生する熱や切粉の滞留による加工トラブルを抑えるために開発された、エアー駆動のミスト噴射装置です。深穴や内径、溝加工といった冷却が届きにくい箇所へ、霧状の切削液を直接届け、工具の寿命延長や加工の安定性向上に貢献します。
電源不要で、エアー源に接続するだけで稼働できるシンプルな構造。既存の汎用旋盤やNC旋盤にも後付け可能で、省スペース・省エネルギーの導入が可能です。工具交換の手間や加工中のトラブルを減らしたいすべての現場に、ぜひご検討いただきたい製品です。
クールミスターの主な特徴
導入しやすさと高い冷却・洗浄性能を両立したクールミスターは、日常的な加工トラブルに悩む現場に最適な解決策です。汎用設備への後付け対応も可能で、深穴加工や内径加工における段取り改善と安定加工を支援します。
主な機能
加工中の「困った」を解決する、現場視点で選ばれている機能を厳選しました。
- 切粉排出の効率化：霧状ミストで加工内部から切粉を排出
- 工具寿命の延長：加工点を直接冷却し、チップ摩耗や欠損を防止
- 導入のしやすさ：電源不要・エアー接続だけのシンプル構造
- 既存設備に後付け可能：汎用旋盤に対応
- 乾式加工への対応：クーラントなしでエアーのみの噴射切替も可能
プラグ付きの溝入れ・突切りなどの外径工具（内部給油機構付き）にも対応可能です。加工部へ直接ミストやエアーを送り込むことで、加工の安定化と仕上がり精度の向上が期待できます。また、樹脂や非鉄金属などは、クーラントを使いづらい素材への冷却・切粉排出用途としても有効です。
使用イメージと導入効果
深穴や溝加工やネジ加工など複雑な形状の内径加工など、これまで冷却や切粉排出に課題のあった工程でクールミスターは高い効果を発揮します。
トラブル削減と効率向上
切粉を排出するために工具を一度戻す手間や、加工途中で工具の先端に手動で給油する作業が激減。クールミスターはミストを噴射することで加工点を直接冷却・洗浄し、トラブルを未然に防ぎます。
汎用旋盤で既存のホルダーに取り付けることで高価なジェットクーラント設備の代替としても活用できます。
クールミスターの仕組みと仕様
シンプルながら高機能なクールミスターの構造と使用条件をご紹介します。
基本仕様
省エネ・後付け設計で、さまざまな旋盤環境に適応可能です。
- 動力：エアーコンプレッサー接続（電源不要）
- 噴射：霧状クーラント／強力エアーの切替式
- 連続噴射時間：目安120分
- 対応工具：内部給油タイプの外径・内径工具
- 調整：バルブ操作で噴射量調整可能
動画で見るクールミスターの効果
現場での使用イメージを動画で確認することで、導入前にその効果を具体的にご理解いただけます。
ミスト噴射の効果を視覚で体感
実際の加工現場で、クールミスターがどのように切粉を吹き飛ばし、加工部を冷却しているかをご覧いただけます。従来の方法では届きにくかった深部にも確実に噴射され、加工トラブルの予防や工具寿命の向上に直結。エアーのみの切替や、汎用旋盤への取り付け例など、導入イメージを具体的に確認できます。
受賞歴
2022年度「第34回大田区中小企業 新製品・新技術コンクール」にて奨励賞（おおた秀逸技能賞）を受賞。現場のニーズを反映した装置として高く評価されています。
お問い合わせ・ご相談
ご導入をご検討の際は、お気軽にお問い合わせください。ヒアリング内容に応じて、製品デモの実施や最適な取り付け方法のご提案も可能です。
