敷板いらず！芯出し作業ゼロ分で
旋盤の段取りを効率化
オーダーメイド対応の旋盤内径工具・中ぐりホルダー
ゴリラホルダー製品案内
ゴリラホルダーは、ゴリラの手のように力強く、旋盤の内径加工工具を安定して保持する専用ホルダーです。芯高合わせや敷板のセッティングが不要な「敷板レス設計」により、毎回の芯出し作業を簡略化できます。工具を差し替えるだけで芯高が出しやすく、現場作業の効率を高めます。
特に、経験の少ない方でも工具の取り付けや芯出し作業が直感的に行え、安全性と確実性の両面で安心して使える構造です。多能工やベテランの職人が行う段取りもスムーズになり、作業全体の流れを大幅に改善できます。
全て受注生産で、使用中の旋盤やツールに合わせて、各部寸法を0.1mm単位でカスタムオーダーが可能です。超硬バーや防振バー、大径バイトなども安定して固定でき、NC旋盤のツーリング性能をしっかり引き出す構造になっています。
また、すぐに使える標準品サイズもご用意しており、用途や納期に応じた柔軟な対応が可能です。高精度・高剛性・作業性のバランスに優れたホルダーとして、多くの現場で長年にわたり信頼されています。
敷板不要で芯高調整不要【快適段取り】プロツール
ゴリラホルダーの主な特長
ゴリラホルダーは、その名の通り強力な保持力を持ち、内径バイトやスリーブを確実に支えることで、作業精度と安全性を向上させます。以下の特長により、現場での段取り作業を大幅に改善します。
- 芯高設定不要：敷板レス設計で段取りがスムーズ
- 高い保持力：内径バイトや超硬バーをガッチリ固定
- 作業時間を削減：一発芯出しで即加工
- 安全性向上：誰でも安定した取り付けが可能
- 完全オーダーメイド対応：あらゆる旋盤に対応
ゴリラホルダーのオーダーメイド仕様
標準品に加え、お客様の旋盤環境や加工ニーズに合わせて、各部寸法を0.1mm単位で調整可能な完全受注製作に対応。現場の声を反映した柔軟なカスタム設計が可能です。
- 重さ
- 約1.5kg （仕様により変動）
- 標準ホルダーサイズ
- φ32-幅60L,φ40-幅80L,φ50-幅100L,φ60-幅120L
- 用途
- 旋盤内径加工工具の保持
- キューブ標準オーダー品単価
- φ32.0mm – 幅60.0mm ￥26,400（送料別・税別）
- φ40.0mm – 幅80.0mm ￥37,400（送料別・税別）
- 特注オーダーメイドはその都度お見積り致しますのでお気軽にお問い合わせ下さい。
外観・仕様について
外観は標準的なキューブ形状ですが、従来の曲線タイプや加工内容に応じた設計変更も可能です。ご希望があれば、柔軟に対応させていただきます。
また、予告なく製品の仕様（形状・公差など）が変更になる場合がございますので、最新の情報をご確認ください。

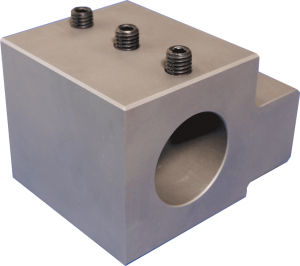

φ32標準サイズ
旋盤に合わせてオーダーメイド製作致します。
ゴリラホルダーキューブ旋盤取付【φ32】
実際に刃物台に取り付けた状態です。

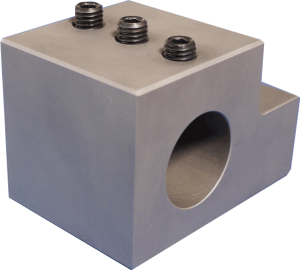

φ40標準サイズ
φ40以上はホルダー下部に段がつきます。
旋盤の刃物台にゴリラホルダーを取付け【φ40】
実際に刃物台に取り付けた状態です。
今すぐご相談・ご注文はこちら
ゴリラホルダーは、段取り作業の効率化・加工の安定化を強力にサポートする製品です。熟練者の生産性アップはもちろん、経験の浅い作業者でも安心して使える設計になっています。まずは標準サイズの購入から、特注仕様のご相談まで、お気軽にご連絡ください。
